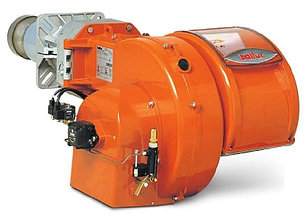

Горелка дизельная Baltur TBL 260 P (950-2600 кВт)

Технические и функциональные характеристики

Горелка для светлых нефтепродуктов.

Двуступенчатая (высокое/низкое пламя).

Способна работать с любым типом камеры сгорания.

Высокая производительность вентилятора, небольшое потребление электроэнергии, низкий уровень шума.

Механическая атомизация высокого давления топлива.

Отличные результаты горения благодаря регулировке воздушной заслонки и головки горения.

Головка горения с частичной рециркуляцией сгоревших газов позволяет достичь низких выбросов оксидов азота (класс II в соответствии с нормативом EN676).

TBL 85 - 105 - 130 - 160 - 210 P

Легкое обслуживание благодаря наличию шарнира и открытию горелки в любую сторону (вправо или влево) для удобного вынимания узла распыления без надобности в демонтаже горелки.

Электрический щит из легкого сплава алюминия, соединяемый посредством 4- и 7-штырькового разъемов.

Электропроводка класса защиты IP55.

Горелки моделей DACA и TBL 210 оснащены устройством закрытия воздушной заслонки при останове горелки во избежание рассеивания тепла через дымоход.

Горелка оснащена фланцем и изоляционной прокладкой для крепления к котлу, двумя шлангами, фильтром линии, двумя форсунками, 4-штырьковым и 7-штырьковым разъемами.

Конструктивные характеристики

Часть вентилятора из алюминиевого сплава.

Стяжной фланец для крепления скользящего котла с регулировкой выступа головки под различные типы горелок.

Регулирумая воздуходувная труба с форсункой из нержавеющей стали и диском дефлектора из стали.

Устройство из фонопоглощающего материала для сокращения шума вентилятора (вариант DACA).

Шестеренный насос с регулятором давлнеия, клапаном остановки подачи топлива и клапаном безопасности.

Автоматическое оборудование контроля и управления для горелок, соответствующее европейским стандартам EN230.

Проверка наличия пламени через фотосопротивление.

Розетка с 7 контактами для электропитания горелки и поключения термостата и розетка с 4 контактами для контроля 2 ступени.

Электропроводка класса защиты IP40, для модели DACA ― IP44

TBL 85 - 105 - 130 - 160 - 210 P

Центробежный вентилятор высокой производительности из легкого сплава алюминия.

Воздухозаборник спроектирован так, чтобы достигалась оптимальная линейность потока воздуха при открытии заслонки.

Окошко для контроля пламени.

Трехфазный электромотор для вентилятора и насоса.

Регулировка расхода воздуха на первой и второй ступенях посредством гидравлического привода, для вариантов исполнения DACA и TBL 210 при помощи электрического сервопривода.

Щит управления с мнемосхемой функционирования и яркими контрольными лампочками функционирования и блокировки, выключателем пуска/останова и кнопкой разблокировки горелки.

Электрические соединения выполнены на печатной схеме, включающей тумблер 1-й/2-й ступеней, 7-штырьковый разъем для соединения линии термостатов горелки, 7-штырьковый разъем для управления второй ступенью.
