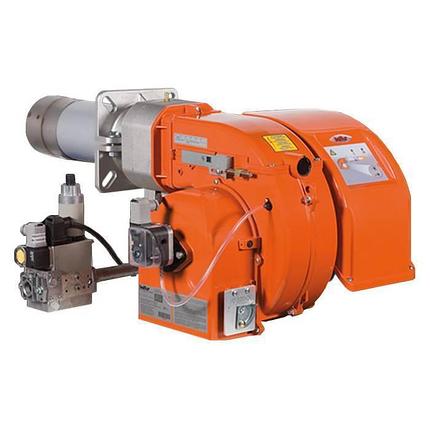

Газовая горелка Baltur TBG 120 P (240-1200 кВт)

Технические и функциональные характеристики

• Газовая горелка, сертифицированная CE в соответствии с европейским нормативом EN676.
• Двуступенчатая (высокое/низкое пламя).
• Подходит для работы на любой топке в соответствии с европейским нормативом EN303.
• Высокая производительность вентилятора, небольшое потребление электроэнергии, низкий уровень шума.
• Образование газовоздушной смеси в воздуходувной трубе.
• Упрощенное управление благодаря тому, что блок смешивания может быть снят без необходимости демонтажа горелки с котла.

TBG 85 - 120 - 150 - 210 P

• Регулировка газа посредством рабочего двухступенчатого клапана с электромагнитным управлением.
• Головка горения с частичной рециркуляцией сожженных газов и низкими выбросами NOx (класс II).
• Открываемый вправо и влево шарнир для удобного доступа к головке горения без демонтажа горелки.
• Регулировка расхода воздуха заслонкой с линейным открытием, открываемой электрическим сервоприводом.
• Закрытие воздушной заслонки в положении покоя.
• Электрический щит, соединяемый посредством 4- и 7-штырькового разъемов (в комплекте поставки).
• Электрический щит класса защиты IP55.
• Подвижный фланец для соединения горелки с котлом. Это позволяет приспособить горелку к различным теплогенераторам.

Конструктивные характеристики

• Вентиляционная часть выполнена из лёгкого алюминиевого сплава.
• Воздухозаборник с дроссельной заслонкой для регулировки расхода воздуха оснащен шумопоглощающей вставкой, позволяющей получить оптимальную линейность открытия воздушной заслонки.
• Стяжной фланец для крепления скользящего котла с регулировкой выступа головки под различные типы горелок.
• Регулирумая воздуходувная труба с форсункой из нержавеющей стали и диском дефлектора из стали.
• Окошко для контроля пламени.
• Переключатель давления воздуха, обеспечивающий наличие воздуха горения.
• Регулировка расхода воздуха на первой и второй ступенях посредством электрического сервопривода.
• Проверка наличия пламени через ионизацию электродов.
• Электрические соединения выполнены на печатной схеме.
• Высоконадежные разъемы для соединения с газовой рампой.
• Розетка с 7 контактами для электропитания горелки и подключения термостата и розетка с 4 контактами для контроля 2 ступени.
• Подготовлена для подключения к микроамперметру с ионизационным кабелем.
• Электропроводка класса защиты IP44.

TBG 85 - 120 - 150 - 210 P

• Центробежный вентилятор из легкого сплава алюминия.
• Привод вентилятора ― трехфазный электрический двигатель из легкого сплава.
• Воздухозаборник оснащен вставкой из шумопоглощающего материала и выполнен так, чтобы обеспечивалась
• оптимальная линейность открытия воздушной заслонки.
• Электрический щит выполнен из легкого сплава алюминия.
• Электрические соединения выполнены на печатной схеме.
• Щит управления с мнемосхемой функционирования и яркими контрольными лампочками, выключателем пуска/останова, тумблером 1-й/2-й ступеней и кнопокой разблокировки горелки.
• Электронный блок управления и контроля в соответствии с европейским нормативом EN298, оснащенный функцией обнаружения неисправностей в функционировании.
• Газовая рампа с клапаном безопасности и рабочим клапаном 1-й/2-й ступеней, реле минимального давления,
• регулятором давления и фильтром.
• "Умные" разъемы горелки/рампы (для защиты от неправильного использования).

Размеры горелки:
