Распределительные коллекторы для насосных групп системы отопления meibes MeiFlow Top S - 5 контур.

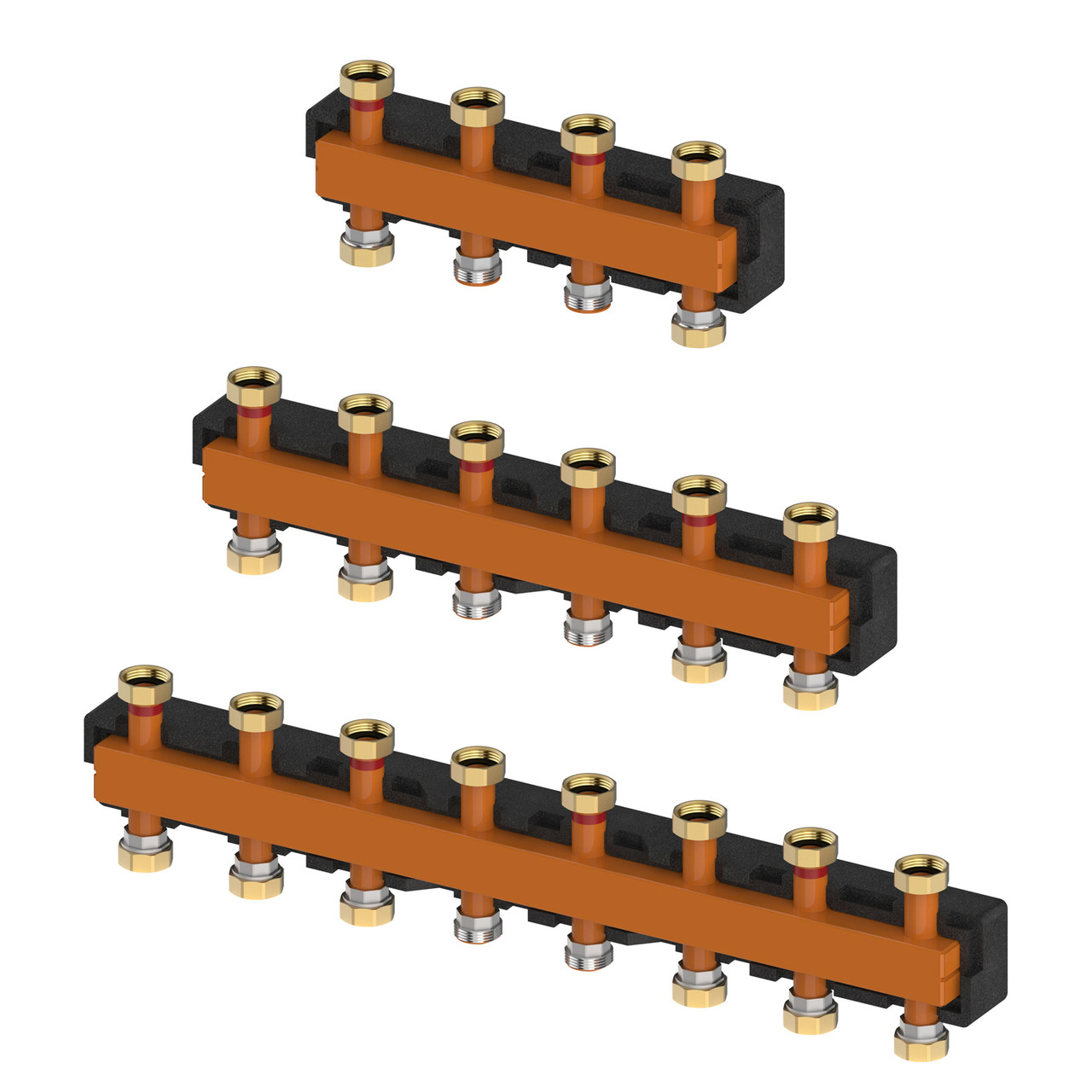

Распределительные коллекторы для насосных групп системы отопления Meibes MeiFlow Top S
Область применения: Котельные установки, в которых теплоноситель необходимо раздавать на несколько потребителей тепла (более одного) с разными параметрами (расход теплоносителя, гидравлическое сопротивление, температурный график).
Условия эксплуатации:
1) Отопительная система должна быть закрытой (без открытого доступа атмосферного воздуха к теплоносителю);
2) Максимальный расход теплоносителя через тракт коллектора не должен превышать величину 3 м3/ч;
3) Максимальное рабочее давление - 6 бар;
4) Максимальная рабочая температура - 110 °С.
Таблица пересчёта максимальной мощности коллектора при различныхΔT:
ΔT, °C | Qmax, кВт | Gmax, м3/ч |
---|---|---|
25 | 85 | 3,0 |
20 | 70 | 3,0 |
15 | 52 | 3,0 |
10 | 35 | 3,0 |
Коллекторы из черной стали бывают 2-х типов:
Стандартные- полное гидравлическое разделение подающей и обратной линий;
С перепуском - коллектор, имеющий специальную перфорацию между подающей и обратной линиями для частичного перепуска теплоносителя. Предназначен для непосредственного подключения источника тепла со встроенным насосом (но без встроенного перепускного клапана).
Наименование |
Артикул (с перепуском) |
Артикул (без перепуска) |
---|---|---|
Коллектор на 3 отопительных контура | 66301.22 | 66301.2 |
Коллектор на 5 отопительных контуров | 66301.31 | 66301.3 |
Коллектор на 7 отопительных контуров | 66301.43 | 66301.4 |
Основные атрибуты | |
---|---|
Производитель | Meibes |
Страна производитель | Германия |
Максимальная температура | 110 град. |
Максимальное рабочее давление | 6 бар |
- Цена: 348 699 ₸
