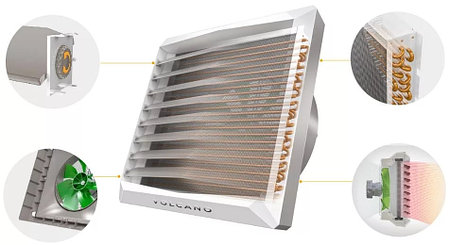

Воздушно-отопительный агрегат ( тепловентилятор ) Volcano VR MINI AC (3-20 КВТ; 1100-2100М³/Ч)

НАПРАВЛЯЮЩИЕ ПОТОК ВОЗДУХА ЖАЛЮЗИ

Новое передовое решение крепления лопаток жалюзи обеспечивает возможность индивидуальной регулировки их положения и надёжность фиксации. Профиль лопаток воздухонаправляющих жалюзи гарантирует минимальное сопротивление потоку воздуха.

ТЕПЛООБМЕННИКИ

• 1, 2 и 3-рядные теплообменники с увеличенной поверхностью теплообмена обеспечивают оптимальный подбор тепловой мощности
• Алюминиевые ребра- ламели дополнительно имеют антикоррозионное покрытие, что повышает их стойкость и долговечность;

ДИФФУЗОР

Конструкция диффузора обеспечивает полную интеграцию задней части корпуса и вентилятора.

МАКСИМАЛЬНЫЙ РАСХОД ВОЗДУХА БЕЗ ПОТЕРИ МОЩНОСТИ

Конструкция корпуса и осевого вентилятора, а также диффузор специальной конструкции обеспечивают равномерное распределение скоростей потока воздуха по сечению теплообменника и, гарантируют незначительное сопротивление потоку воздуха и полное использование тепловой мощности.

Параметры

Ед. изм.

VOLCANO VR MINI

VOLCANO VR1

VOLCANO VR2

VOLCANO VR3

Количество рядов теплообменника

2

1

2

3

Максимальный поток воздуха

m³/h

2100

5300

4850

5700

Диапазон мощности нагрева

kW

от 3 до 20

от 5 до 30

от 8 до 50

от 13 до 75

Максимальная температура теплоносителя

°C

130

Максимальное давление теплоносителя

MPa

1,6

Дальность горизонтальной струи

m

14

23

22

25

Дальность вертикальной струи

m

8

12

11

12

Объем воды в теплообменнике

dm³

1,12

1,25

2,16

3,1

Подключение вход\выход

ᴓ

3/4

Масса без воды

kg

17,5

27,5

29

31

Напряжение питания

V/Hz

1 ~ 230/50

Мощность

kW

0,115

0,28

0,41

Сила тока  AC

A

0,53

1,3

1,7

Обороты AC

rpm

1450

1380

Защита от влаги AC

IP

54

Мощность двигателя EC

kW

0,095

0,25

0,37

Сила тока  EC

A

0,51

1,3

1,7

Обороты EC

rpm

1450

1430

1400

Защита от влаги EC

IP

44

Окраска

перед: RAL 9016 Traffic White, зад +и консоль монтажная : RAL 7036 Platinum Gray, крыльчатка: RAL 6038 Green
