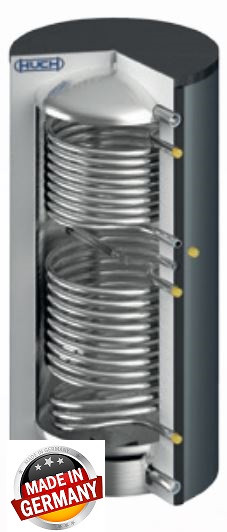

Бойлер емкостные напольные - косвенного нагрева ESS-PU 300
ОПИСАНИЕ ПРОДУКТА
Вертикальные емкостные водонагреватели ESS-PU предназначены для приготовления горячей воды в сочетании с системой солнечных коллекторов, тепловыми насосами, водогрейными котлами или системами централизованного теплоснабжения.
Принцип работыНизкотемпературный контур идущий от солнечных коллекторов, либо теплового насоса подходит к нижнему теплообменнику к самой холодной зоне. Теплоноситель более высокой температуры из системы отопления, теплоснабжения или другого источника поступает к верхнему теплообменнику. Холодная вода поступает из системы холодного водоснабжения, через патрубки холодного водоснабжения, в бак и, благодаря теплообмену, разогревается и накапливается. При начале водоразбора, через патрубок горячего водоснабжения, разогретая вода поступает в систему ГВС. Для обеспечения комфортного потребления воды есть отдельно выход под линию рециркуляции.
В случае возможных сбоев в системе отопления или в качестве дополнительного теплового источника, в бак может быть установлена система электроотопления, которая представляет из себя электрический нагревательный элемент с резьбой 1 ½” НР. Который требует питания 220 В или 400 В, потребляемая мощность 3-9 кВт, в зависимости от модификации.
Бак изготовленс внутренним эмалевым покрытием, благодаря чему достигается высокая коррозийная стойкость и соответственно длительный срок эксплуатации бака.
Свойства- напольные накопительные водонагреватели из стали S235JR с двумя гладкотрубными теплообменниками большой площади;
- внутренняя поверхность: эмаль в соответствии с DIN 4753, часть 3; наружная поверхность: грунтовка;
- магниевый анод 11/4 для усиления антикоррозийного действия катода в соответствии с DIN 4753, часть 6;
- Две гильзы для датчиков;
- термометр в комплекте поставки;
- в серийном исполнении с муфтой 11/2 для подключения системы электроотопления;
- ревизионное отверстие 180 x 110 x 150;
- все наружные резьбовые соединения с плоским уплотнением;
- не содержащая фторхлоруглеводород изоляция на основе твердого пенополиуретана толщиной 50 мм, в съемном кожухе из ПВХ в соответствии с DIN 4753, часть 8, цвета RAL 9006; 9010; 2002; 5015;
- рабочее давление 10 бар;
ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ
|
Тип накопителя ESS-PU |
|
200 |
300 |
400 |
500 |
|---|---|---|---|---|---|
|
Ёмкость |
[л] |
200 |
300 |
400 |
500 |
|
Диаметр без изоляции (изоляция не снимается) |
[мм] |
500 |
500 |
600 |
650 |
|
Диаметр с изоляцией |
[мм] |
600 |
600 |
700 |
750 |
|
Изоляция (несъёмная) |
[мм] |
50 |
50 |
50 |
50 |
|
Высота с изоляцией |
[мм] |
1232 |
1697 |
1660 |
1783 |
|
Установочные размеры |
[мм] |
1370 |
1800 |
1800 |
1970 |
|
Поверхность нагрева вверху/внизу |
[м2] |
0,6/0,8 |
0,8/1,2 |
1,0/1,5 |
1,2/1,8 |
|
Водяной объем в теплообменнике вверху/внизу |
[л] |
3,8/5,0 |
5,0/7,5 |
6,3/9,4 |
7,5/11,3 |
|
Мощность теплообменника (80/60/15 0C) вверху/внизу |
[кВт] |
16/28 |
23/37 |
28/46 |
32/56 |
|
Потеря давления в теплообменнике вверху/внизу |
[мбар] |
30/70 |
35/90 |
45/120 |
55/250 |
|
Коэффициент мощности NL (добавка к мощности котла относительно номинальной производительности бойлера) вверху/внизу |
|
1,23/3,6 |
1,8/8 |
2,1/11 |
2,5/14 |
|
Длительнаяпроизвод. бойлера по горячей воде (10°/80°/45°) |
[л/ч] |
410/710 |
605/970 |
720/1180 |
830/1400 |
|
макс. t/макс. p в системе питьевой воды |
[°C/бар] |
95/10 |
95/10 |
95/10 |
95/10 |
|
макс. t/макс. p в теплообменнике |
[°C/бар] |
160/25 |
160/25 |
160/25 |
160/25 |
|
Подключения |
|
||||
|
Трубопровод холодной/горячей воды (KW/WW) |
[дюймы] |
G 1 |
G 1 |
G 1 |
G 1 |
|
Циркуляционный трубопровод (Z) |
[дюймы] |
G ¾ |
G ¾ |
G ¾ |
G ¾ |
|
Наружная резьба теплообменников (VL/RL) |
[дюймы] |
G ¾ |
G ¾ |
G ¾ |
G ¾ |
|
Патрубок для ТЭНа (E-HZG) |
[дюймы] |
G 1½ |
G 1½ |
G 1½ |
G 1½ |
|
Номинальный диаметр контр.фланца (RFL) |
|
DN 110 |
DN 110 |
DN 110 |
DN 110 |
|
Соединения для датчика/регулятора (F1, F2) |
|
Погружная гильза Ду 9 мм, L=60мм. |
|||
|
Соединение для термометра |
|
Опционно М8 |
|||
|
Размеры от уровня пола |
|
||||
|
KW |
[мм] |
110 |
110 |
127 |
128 |
|
RL 1 |
[мм] |
180 |
180 |
205 |
205 |
|
VL 1 |
[мм] |
630 |
580 |
635 |
685 |
|
RL 2 |
[мм] |
780 |
945 |
965 |
1020 |
|
Z |
[мм] |
880 |
1045 |
1065 |
1125 |
|
VL 2 |
[мм] |
990 |
1215 |
1261 |
1325 |
|
WW |
[мм] |
для всех бойлеров сверху |
|||
|
E-HZG |
[мм] |
705 |
770 |
770 |
920 |
|
Вес |
[кг] |
85 |
114 |
166 |
215 |
|
Артикул (RAL 9006, серебристый), др. цвета по запросу |
|
16593 |
14598 |
13813 |
14971 |
| Основные | |
|---|---|
| Производитель | Huch |
| Страна производитель | Германия |
| Гарантийный срок | 24 мес |
- Цена: 692 129 ₸
