Насос для горелки AL V 95 C - 20033550

Описание товара

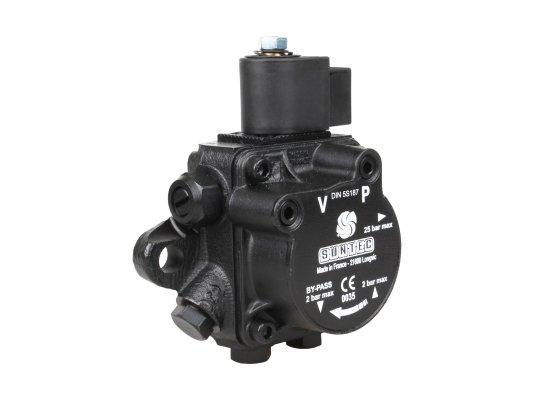

Насос для горелки AL V 95 C 9427 4P 0700,  характеризуется высокой производительностью, универсальностью, надежным исполнением. Подходит для одноступенчатых горелок и систем с одно-, двухтрубным подключением. Скорость потока достигает 128 л/ч при давлении 11 бар и вязкости 5 сСт. Применение уплотнений из витона расширяет возможности эксплуатации насоса. Рабочей средой является дизтопливо и смесь биодизеля В10.

Особенности

Насос входит с серию AL с регулировкой давления и блокировочным электромагнитным клапаном с запорной функцией. Давление на форсунку настраивается в диапазоне 8-15 бар, на заводе установлено на 12 бар.

Оборудование в базовом исполнении готово к 2-трубному подключению. В отверстие  байпаса смонтирована заглушка. Для однотрубных систем её необходимо заменить на стальную пробку с шайбой, герметично закрывающую канал слива топлива. Незадействованное горючее проходит обратно в ёмкость или на шестерни, в зависимости от схемы разводки.

Конструкция и комплектация

При изготовлении насоса использованы износостойкие материалы и уплотнения. Шестеренчатый механизм отвечает за перемещение топлива из бака к линии форсунки. Перед поступлением на зубчатую пару топливо очищается от грязи, проходя через сетчатый фильтр с отверстиями 150 мкм, что способствует защите шестерней от заклинивания и истирания.

Электромагнитный клапан расположен в линии форсунки, быстро перекрывает поток при поступлении соответствующего сигнала от блока управления. Регулировочный клапан поддерживает давление на установленном уровне.

Конструкция произведена по стандарту пылевлагозащиты IP54. Рассчитана на работу с топливом температурой 0...+60ºC. Витоновые уплотнения позволяют безопасно перекачивать биодизельное топливо. Для крепления насоса используется фланцевое соединение ∅ 54 мм. Предусмотрены стандартные порты для подключения устройств измерения давления.

Рекомендуется использовать дополнительный фильтр тонкой очистки для защиты форсунки от засорения и сохранения эффективности горелки (опция).

Достоинства:

• возможность перекачивания биодизеля;
• герметичные уплотнения из витона;
• высокая производительность;
• возможность настройки давления подачи топлива;
• встроенный фильтр со способностью очистки 150 мкм;
• компактные габариты, надежное фланцевое соединение;
• высокий уровень пыле-, влагозащиты;
• применение в двух- и однотрубных системах.

У нас можно купить насосы для горелок и другие необходимые комплектующие для отопительных установок.

Основные характеристики

Вид перекачиваемой жидкости:дизельное топливо, смесь биодизельного топлива B10

Серия насоса:AL: регулировка давления и блокировочный электромагнитный клапан с запорной функцией

Тип модели:1 ступенчатая с электромагнитным клапаном

Диапазон давления на форсунку:от 8 до 15 бар

Метод установки:фланцевое ∅ 54 мм

Направление вращения вала (со стороны вала):C: вращение против часовой стрелки / форсунка слева

Выход на форсунку:⅛ дюйма - 3.175 мм

Производительность при давлении 11 бар и вязкости 5 сСт:128 л/ч

Производительность для 2-ой ступени при давлении 11 бар и вязкости 5 сСт:128 л/ч

Всасывающая и обратная линия:¼ дюйма NPTF (коническая резьба) - 6.35 мм

Установка заглушки байпаса:P: заглушка байпаса установлена в обратную линию для двухтрубной системы

Конструкция вала:Одна полость

Порт манометра:⅛ дюйма - 3.175 мм

Порт вакуумметра:⅛ дюйма - 3.175 мм

Функция клапана:Регулировка давления

Сетчатый фильтр Открытая область::20 см²

Сетчатый фильтр Размер отверстия::150 мкм

Диаметр оси (вала):8 мм

Заглушка байпаса:Устанавливается в обратную линию для двухтрубной системы и снимается ключом-шестигранником размером

Заводские установки давления:12 бар

Эксплуатационная вязкость:от 2 до 12 мм²/с (сСт)

Температура топлива:от 0 до +60 ºC макс. в насосе

Максимальное давление электромагнитного клапана:25 бар

Давление на входе:2 бар

Давление на выходе:2 бар

Высота всасывания:Макс. 0,45 бар вакуума для предотвращения отделения воздуха от топлива

Номинальная скорость вращения:2850 об/мин

Максимальная скорость вращения:3600 об/мин

Вращающий момент:0.2 Н·м

Напряжение электромагнитного клапана:220 - 240 В, 50/60 Гц

Потребление электромагнитного клапана:9 Вт

Класс пылевлагозащиты:IP 54

Вес:1.3 кг

Габариты:9.3x10x11.2 см
