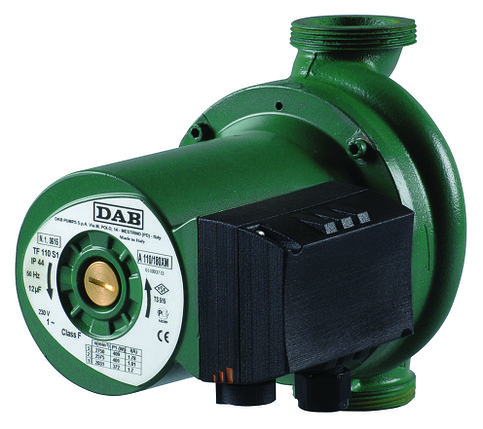

Циркуляционный насос A 80/180 XM
Насосы серии А
Резьбовые циркуляционные насосы DAB
Циркуляционныt насосы, разработанные компанией DAB PUMPS S.p.A для систем отопления, вентиляции и кондиционирования. Однофазные или трехфазные варианты подключения двигателя. Встроенная защита от тепловой перегрузки.
Циркуляционные насосы для отопления небольших c рабочим диапазоном: от 1 до 12 м3/ч, с напором до 11 метров. Диапазон температуры жидкости: от -10 °C до + 110 °C.
Перекачиваемая жидкость: чистая, не содержащая твердых частиц, минеральных масел, не вязкая, химически нейтральная, близкая по характеристикам к воде (макс. содержание гликоля 30%).
Максимальное рабочее давление: 10 бар (1000 кПа).
Степень защиты: IP 44
Класс изоляции: F
Уплотнитель кабеля: PG 11
Однофазное 1 x 230 В / 50 Гц
трехфазное 3 x 400 В / 50 Гц
Таблица выбора циркуляционых насосов серии А
Корпус насоса из чугуна и алюминиевый литой корпус двигателя. Рабочее колесо из технополимера, вал двигателя из закаленной нержавеющей стали, монтируется на подшипники с графитными вкладышами, смазываемые перекачиваемой жидкостью. Фланцевые патрубки (резьба серия A), с резьбовыми соединениями для манометров управления. Кожух ротора, кожух статора и фланец выполнены из нержавеющей стали. Упорное кольцо из керамики, уплотняющие кольцевые прокладки сделаны из этилена-пропилена, пробка для выпуска воздуха из латуни.
| № | Код | Наименование оборудования | Диаметр | Нmax (м) | Qmax (м3/ч) | Нном (м) | Qном (м3/ч) | Сеть | Мощность эл. дв., кВт 1/2/3 |
| 1 | 505803001 | A 50/180 M | 25 | 6 | 8 | 4,4 | 5 | 1 | 0,20 |
| 2 | 505802041 | A 50/180 XM | 32 | 5,6 | 10 | 4,4 | 5 | 1 | 0,18 |
| 3 | 505803601 | A 50/180 T - 400 v | 25 | 5,6 | 8 | 4,4 | 5 | 3 | 0,20 |
| 4 | 505802671 | A 50/180 XT - 400 v | 32 | 5,6 | 10 | 4,4 | 5 | 3 | 0,18 |
| 5 | 505805001 | A 56/180 M | 25 | 6,5 | 10 | 5,2 | 6 | 1 | 0,28 |
| 6 | 505804041 | A 56/180 XM | 32 | 6,4 | 12 | 4 | 8 | 1 | 0,27 |
| 7 | 505805601 | A 56/180 T - 400 v | 25 | 6,5 | 10 | 5,2 | 6 | 3 | 0,28 |
| 8 | 505804671 | A 56/180 XT - 400 v | 32 | 6 | 14 | 4 | 8 | 3 | 0,14 |
| 9 | 505807001 | A 80/180 M | 25 | 9 | 9 | 5,5 | 6 | 1 | 0,26 |
| 10 | 505806041 | A 80/180 XM | 32 | 8,3 | 8,7 | 4,5 | 6 | 1 | 0,26 |
| 11 | 505807601 | A 80/180 T - 400 v | 25 | 8,5 | 8,5 | 5,5 | 6 | 3 | 0,26 |
| 12 | 505806671 | A 80/180 XT - 400 v | 32 | 8 | 11 | 5 | 6 | 3 | 0,26 |
| 13 | 505808001 | A 110/180 M -230 v | 25 | 11,5 | 8,7 | 7,5 | 6 | 1 | 0,41 |
| 14 | 505809001 | A 110/180 XM -230 v | 32 | 11,5 | 12,3 | 6 | 8 | 6 | 0,40 |
| 15 | 505808601 | A 110/180 T - 400 v | 25 | 11 | 8,5 | 7,5 | 6 | 3 | 0,41 |
| 16 | 505809601 | A 110/180 XT - 400 v | 32 | 12 | 11 | 5,5 | 8 | 3 | 0,40 |
График характеристики и рабочая кривая насосов серии А
Таблица выбора насосов DAB серии А
|
Модель |
Q=m3/h |
0 |
0,6 |
1,2 |
1,8 |
2,4 |
3 |
4,2 |
7,2 |
12 |
|
Q=l/min |
0 |
10 |
20 |
30 |
40 |
50 |
70 |
120 |
200 |
|
|
A 50/180 M |
H (m) |
5,7 |
5,6 |
5,4 |
5,3 |
5,1 |
4,8 |
4,2 |
2,6 |
|
|
A 50/180 XM |
5,7 |
5,6 |
5,4 |
5,3 |
5,1 |
4,8 |
4,2 |
2,6 |
|
|
|
A 50/180 T |
5,6 |
5,6 |
5,6 |
5,5 |
5,43 |
5,4 |
4,9 |
2,8 |
|
|
|
A 50/180 XT |
5,9 |
5,85 |
5,8 |
5,6 |
5,5 |
5,2 |
4,6 |
2,9 |
|
|
|
A 56/180 M |
6,35 |
6,3 |
6,2 |
6,18 |
6 |
5,9 |
5,5 |
4,2 |
1,2 |
|
|
A 56/180 XM |
6,35 |
6,3 |
6,2 |
6,18 |
6 |
5,9 |
5,5 |
4,2 |
1,2 |
|
|
A 56/180 T |
6,42 |
6,42 |
6,41 |
6,4 |
6,4 |
6,4 |
6,1 |
4,8 |
|
|
|
A 56/180 XT |
6,4 |
6,3 |
6,2 |
6,1 |
6 |
5,9 |
5,7 |
4,4 |
|
|
|
A 80/180 M |
8,25 |
8 |
7,6 |
7,4 |
7,2 |
6,9 |
6,3 |
3,8 |
|
|
|
A 80/180 XM |
8,25 |
8 |
7,6 |
7,4 |
7,2 |
6,9 |
6,3 |
3,8 |
|
|
|
A 80/180 T |
8,2 |
7,9 |
7,6 |
7,3 |
7 |
6,8 |
6,1 |
3,7 |
|
|
|
A 80/180 XT |
8,2 |
7,9 |
7,6 |
7,3 |
7 |
6,8 |
6,1 |
3,7 |
|
|
|
A 110/180 M |
11,3 |
11 |
10,8 |
10,5 |
10 |
9,8 |
8,9 |
6,7 |
|
|
|
A 110/180 XM |
11,3 |
11 |
10,8 |
10,5 |
10 |
9,8 |
9,2 |
7 |
1,7 |
|
|
A 110/180 T |
11,3 |
11 |
10,8 |
10,5 |
10 |
9,8 |
8,9 |
6,6 |
|
|
|
A 110/180 XT |
11,3 |
11 |
10,8 |
10,5 |
10 |
9,8 |
9,2 |
7 |
1,6 |
|
|
| Основные | |
|---|---|
| Производитель | DAB |
| Гарантийный срок | 24 мес |
| Страна производитель | Италия |
- Цена: 176 130 Тг.
